MIL-W-16878
MIL-W-16878/4 E類線MIL線纜
TAGS:
應用與描述：
單芯的聚四氟乙烯 (PTFE) 絕緣 MIL-W-16878/4(E類)電線應用于軍事，電源導線，電子布線及醫療電子，美軍標電線具有估良的耐熱老化，焊接損壞，火焰及濕氣，PTFE 材料具有抵抗溶液，油脂，臭氧和大多數其他化學品。PTFE絕緣與其他絕緣相比具有節省空間和重量，易于安裝等特點。

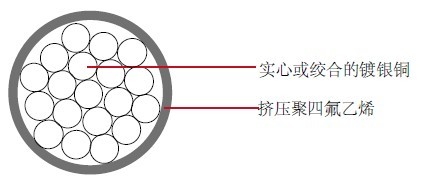

結構：
導體：實心或絞合的鍍銀銅
絕緣：擠壓聚四氟乙烯(PTFE)
絕緣壁厚度：0.010"
特性：
額定溫度：-65°C 到 200°C
額定電壓：600 volts
MIL-W-16878/4(E類)
顏色編碼:MIL-STD-104 (見12頁)
10 種基本顏色(黑，棕，紅，橙，黃，綠，藍，紫，灰，白)
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 | 成纜外徑 | 重量LBS/MFT | ||
|---|---|---|---|---|---|---|
| IN | MM | IN | MM | |||
| 32 | 7/40 | 0.009 | 0.230 | 0.030 | 0.800 | 1.0 |
| 30 | Solid | 0.010 | 0.254 | 0.030 | 0.800 | 1.0 |
| 30 | 7/38 | 0.012 | 0.310 | 0.032 | 0.800 | 1.0 |
| 28 | Solid | 0.013 | 0.330 | 0.033 | 0.800 | 2.0 |
| 28 | 7/36 | 0.015 | 0.380 | 0.035 | 0.900 | 2.0 |
| 28 | 19/40 | 0.150 | 0.380 | 0.039 | 1.000 | 2.0 |
| 26 | Solid | 0.016 | 0.410 | 0.036 | 0.900 | 2.0 |
| 26 | 7/34 | 0.019 | 0.480 | 0.040 | 1.000 | 2.0 |
| 26 | 19/38 | 0.019 | 0.480 | 0.039 | 1.000 | 2.0 |
| 24 | Solid | 0.020 | 0.510 | 0.040 | 1.000 | 3.0 |
| 24 | 7/32 | 0.024 | 0.610 | 0.044 | 1.100 | 3.0 |
| 24 | 19/36 | 0.024 | 0.610 | 0.045 | 1.100 | 3.0 |
| 22 | Solid | 0.025 | 0.640 | 0.045 | 1.100 | 4.0 |
| 22 | 7/30 | 0.030 | 0.760 | 0.050 | 1.300 | 4.0 |
| 22 | 19/34 | 0.030 | 0.760 | 0.051 | 1.300 | 4.0 |
| 20 | Solid | 0.032 | 0.810 | 0.052 | 1.300 | 5.0 |
| 20 | 7/28 | 0.038 | 0.970 | 0.058 | 1.500 | 5.0 |
| 20 | 19/32 | 0.038 | 0.970 | 0.058 | 1.500 | 6.0 |
| 18 | Solid | 0.040 | 1.020 | 0.060 | 1.500 | 8.0 |
| 18 | 7/26 | 0.048 | 1.220 | 0.069 | 1.800 | 8.0 |
| 18 | 19/30 | 0.047 | 1.190 | 0.069 | 1.800 | 8.0 |
| 16 | 19/29 | 0.053 | 1.350 | 0.080 | 2.000 | 10.0 |
| 14 | 19/27 | 0.067 | 1.700 | 0.095 | 2.400 | 15.0 |
| 12 | 19/25 | 0.084 | 2.130 | 0.114 | 2.900 | 23.0 |
| 10 | 37/26 | 0.108 | 2.740 | 0.134 | 3.400 | 35.0 |
